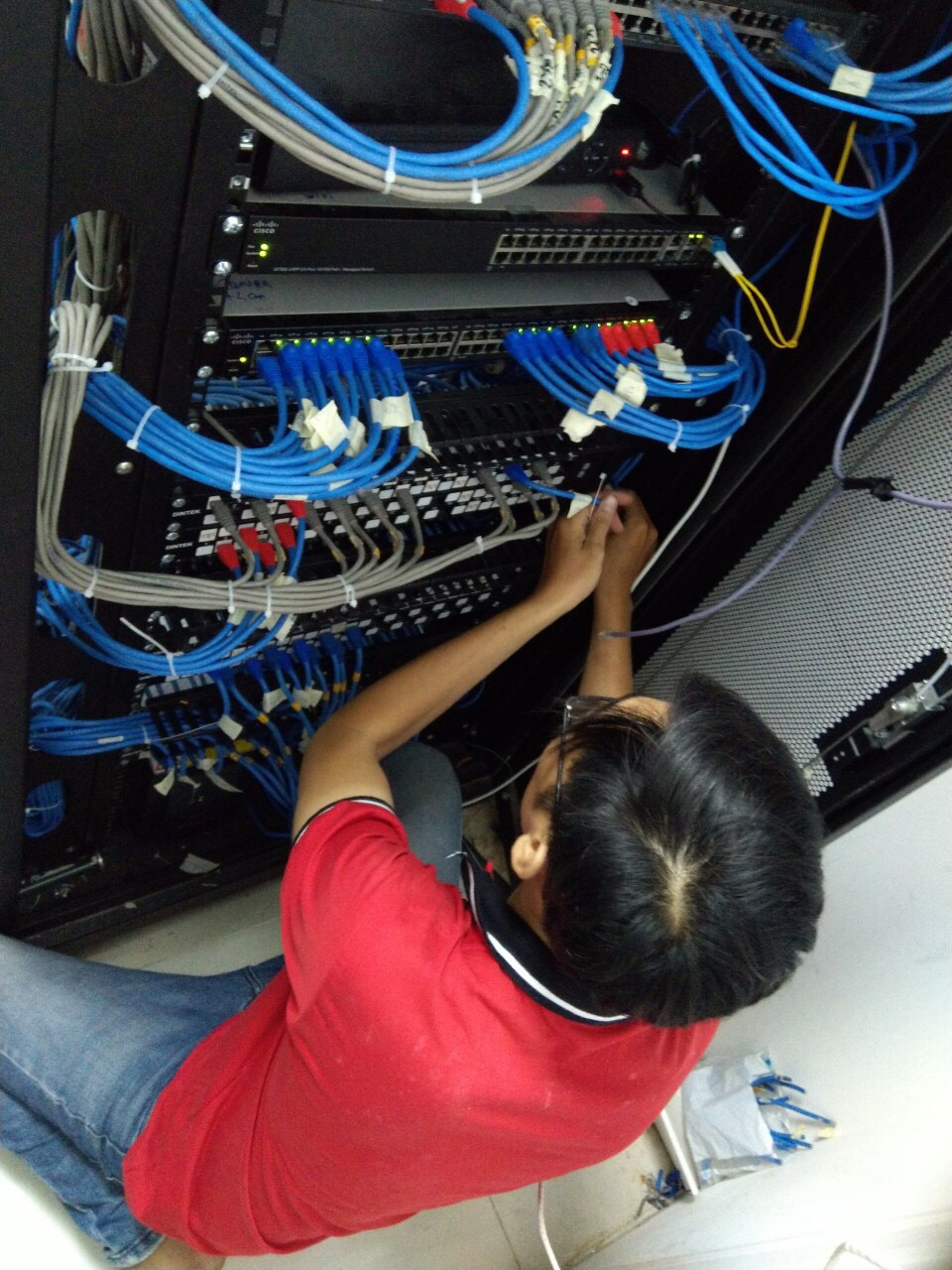

he thong cap dung cho mang LANTrong mỗi loại hình công ty khi thi công mạng LAN thường có những nhu cầu hay vị trí lắp đặt khác nhau và nếu cáp dùng cho mạng LAN không đảm bảo chất lượng cho hệ thống mạng LAN thì tốc độ truyền dữ liệu, độ nhiễu sóng thông qua cáp này sẽ bị ảnh hưởng.

Vì vậy việc quan tâm đến tính năng và chất lượng của từng loại cáp dùng cho mạng LAN là điều rất quan trọng.

Sau đây HKC sẽ hướng dẫn cho các bạn 1 số cách để chọn cáp dùng cho mạng LAN hiệu quả nhất.

1 Cáp xoắn:  cáp dùng cho mạng LAN

  • Đây là loại cáp gồm 2 đường dây bằng đồng được xoắn vào nhau làm giảm nhiễu điện từ gây ra bởi môi trường xung quanh và giữa chúng với nhau. Hiện nay có 2 loại cáp xoắn là cáp có bọc kim loại (STP-Shield Twisted Pair) và cáp không bọc kim loại (UTP-Unshield Twisted Pair).
  • Cáp có bọc kim loại (STP) Lớp bọc bên ngoài có tác dụng chống nhiễu điện từ, có loại có một đôi dây xoắn vào nhau và có loại có nhiều đôi dây xoắn vào nhau.
  • Cáp không bọc kim loại (UTP)  tính tương tự như STP nhưng kém hơn về khả năng chống nhiễm từ và suy hao vì không có vỏ bọc.

STP và UTP có 2 loại (Category-Cat) thường dùng: Đây là loại cáp rẻ , dễ lắp đặt tuy nhiên nó dễ bị ảnh hưởng của môi trường.

  • Loại 1 và 2 (Cat1 & Cat2) : thường ding cho truyền thoại và những đường truyền tốcđộ thấp (nhỏ hơn 4Mb/s).
  • Loại 3 (Cat3) : Tốc độ truyền dữ liệu khoảng 16Mb/s, nó là chuẩn hầu hết cho các mạng điện thoại.
  • Loại 4 (Cat4) : Thích hợp cho đường truyền 20Mb/s.
  • Loại 5 (Cat5) : Thích hợp cho đường truyền 100Mb/s.
  • Loại 6 (Cat6) : Thích hợp cho đường truyền 300Mb/s.
  • Cáp xoắn UTP lại được chia ra làm nhiều tiêu chí (CAT – Category) khác nhau, nhưng phổ biến nhất trong mạng LAN là 2 loại CAT-5 và CAT-6 (100Mbps và 1000Mbps).

2 Cáp đồng trục :  cáp dùng cho mạng LAN

  • Cáp đồng trục có 2 đường dây dẫn và chúng có cùng 1 trục chung , 1 dây dẫn trung tâm (thường là dây đồng cứng) đường dây còn lại tạo thành đường ống bao xung quanh
    dây dẫn trung tâm ( dây dẫn này có thể là dây bện kim loại và vì nó có chức năng chống nhiễm từ nên còn gọi là lớp bọc kim). Giữa 2 dây dẫn trên có 1 lớp cách ly, và bên ngoài cùng là lớp vỏ plastic để bảo vệ cáp.
  • Cáp đồng trục có độ suy hao ít hơn so với các loại cáp đồng khác ( như cáp xoắn đôi) do ít bị ảnh hưởng của môI trường. Các mạng cục bộ sử dụng cáp đồng trục có thể có kích thước trong phạm vi vài ngàn mét, cáp đồng trục được sử dụng nhiều trong các mạng dạng đường thẳng.
  • Hai loại cáp thường được sử dụng là cáp đồng trục mỏng và cáp đồng trục dày. Đường kính cáp đồng trục mỏng là 0,25 inch và dày là 0,5 inch. Cả hai loại cáp đều làm việc ở cùng tốc độ nhưng cáp đồng trục mỏng có độ hao suy tín hiệu lớn hơn.

Hiện nay có cáp đồng trục sau :

  • RG -58,50 ôm: dùng cho mạng Ethernet
  • RG – 59,75 ôm: dùng cho truyền hình cáp
  • Các mạng cục bộ sử dụng cáp đồng trục có dải thông từ 2,5 – 10Mbps, cáp đồng trục có độ suy hao ít hơn so với các loại cáp đồng khác vì nó có lớp vỏ bọc bên ngoài, độ dài thông thường của một đoạn cáp nối trong mạng là 200m, thường sử dụng cho dạng Bus.

3 Cáp sợi quang :  cáp dùng cho mạng LAN :

Nhược điểm của cáp quang là khó lắp đặt và giá thanh cao, nhưng nhìn chung cáp quang thích hợp cho mọi mạng hiện nay và sau này.

  • Cáp sợi quang bao gồm một dây dẫn trung tâm (là một hoặc một bó sợi thuỷ tinh có thể truyền dẫn tín hiệu quang) được bọc một lớp vỏ bọc có tác dụng phản xạ các tín hiệu trở lại để giảm sự mất mát tín hiệu. Bên ngoài cùng là lớp vở plastic để bảo vệ cáp.
  •  Cáp sợi quang không truyền dẫn được các tin hiệu điện mà chỉ truyền các tín hiệu quang và khi nhận chúng sẽ lại chuyển đổi trở lại  thành các tín hiệu điện. Cáp quang có đường kính từ 8.3 – 100 micron, do đường kính lõi thuỷ tinh có kích thước rất nhỏ nên rất khó khăn cho việc đấu nối, nó cần công nghệ đặc biết với kĩ thuật cao và chi phí cao.
  • Dải thông của cáp quang có thể lên tới hàng Gbps và cho phép khoảng cách đi cáp khá xa do độ suy hao tín hiệu trên cáp rất thấp. Ngoài ra vì cáp sợi quang không dùng tín hiệu điện từ để truyền dữ liệu nên nó hoàn toàn không bị ảnh hưởng của nhiễu điện từ và tín hiệu truyền không bị phát hiện và thu trộn bằng các thiết bị điện tử của người khác.
